感應器的設計理論與要求

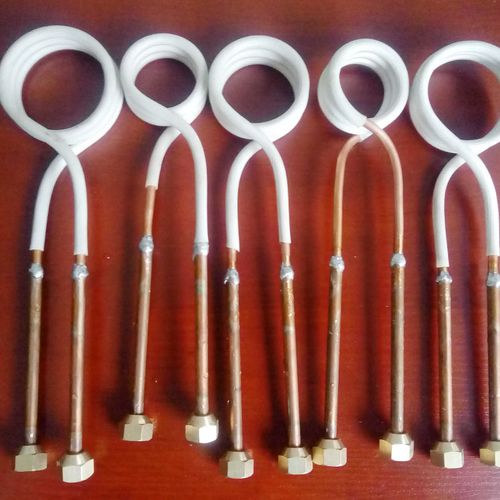

感應器的設計與制造應達到哪些要求?

1)達到工件加熱范圍的要求，加熱區溫度應均勻一致，冷卻均勻(如感應器帶附加噴液器或具有噴波孔時，必須考慮)。

2)具有一定的強度與耐用度，不同類型的感應器具有不同的耐用度(次數)。

3)要便于裝卸(特別是通用淬火感應器）

4)要便于制造、合理用材，做到標準化、通用化與系列化。

5)與電源相匹配，節能、高效。

感應器設計的相關理論與法制

(1)趨膚效應 感應器上通過的高、中頻電流是走表面的，對于純銅在通水冷卻的情況下，電流在銅中的透人深度Δ銅為

Δ銅=67f?  式中f是電流頻率(Hz)。

(2)鄰近效應 在感應器的導電板 (管)之間具有電流方向相反的兩導體的鄰近效應。在多匝感應器的匝與匝之間具有電流方向相同的兩導體的鄰近效應。所有感應器有效圈與加熱工件之間均存在鄰近效應。在感應器設計中，如能巧妙地利用鄰近效應，則能大大提高感應器的效率。

(3)電流走捷徑的特性 電流走捷徑的趨向是因為走捷徑時電阻小。 因此，在感應器銅板厚的部位時要考慮此因素。

(4)合理渦流途徑的選擇 當齒輪同時加熱整圈齒時，要求齒頂、齒槽均能加熱，應選擇圓環形感應器:蝸桿、絲杠、帶臺肩的軸加熱時，應選擇走軸向電流的回線形感應器，使健頂、底、軸臺肩處均有渦流通過，從而使各點加熱溫度一致。

(5)局部渦流集中現象 感應加熱時，對零件的尖角、小孔、小圓弧處有時會產生渦流集中現象，當電流頻率增高時，此現象更為顯著。

(6)導磁體在有效圈上的驅流作用 感應器有效圈上裝“II”形導磁體，高頻電流通過導體時，由于中心部位磁通密度大，自感電動勢也大，電流被驅向感抗小的開口側。
