鐵在不同溫度下形成的組織結(jié)構(gòu)介紹

一、奧氏體

碳溶解在γ-Fe中所形成的間隙固溶體稱為奧氏體。奧氏體的溶碳能力較強(qiáng)，在1148度時固溶度可達(dá)2.11%，在727度時固溶度為0. 77%。奧氏體的強(qiáng)度和硬度不高，但具有良好的塑性，當(dāng)鋼處于奧氏體狀態(tài)時，能順利地進(jìn)行壓力加工。

二、鐵素體

碳溶解在a-Fe中形成的間隙固溶體稱為鐵素體。由于鐵素體的碳含量極低[室溫時w(C)為0. 008%]，所以鐵素體的性能與純鐵相似，即具有良好的塑性和韌性，低的強(qiáng)度和硬度。

三、滲碳體

滲碳體是鐵和碳的化合物，其分子式為Fe3C。碳在鐵中的溶解能力有限，并隨溫度的降低而變化，多余的碳就會和鐵按一定比例化合而形成Fe3C，滲碳體中w(C)為6.69%。它的硬度很高，約為800HBW，脆性很大，而塑性及韌性幾乎等于零。

四、珠光體

鐵素體和滲碳體的機(jī)械混合物稱為珠光體。它是奧氏體在冷卻過程中，在727度的恒溫下發(fā)生共析轉(zhuǎn)變而得的產(chǎn)物，它只存在于727度以下。珠光體中平均w (C)為0. 77%。由于它是鐵素體和滲碳體的機(jī)械混合物，所以它的力學(xué)性能介于鐵素體與滲碳體之間。它的強(qiáng)度較高，硬度適中(粗片狀珠光體的硬度<25HRC)，具有一-定的塑性。

五、萊氏體

w(C)為4.3%的鐵碳合金在1148度時，從液體中同時結(jié)晶出奧氏體和滲碳體的機(jī)械混合物稱為萊氏體。由于奧氏體在727度轉(zhuǎn)變?yōu)橹楣怏w，所以在727度以下的萊氏體，由珠光體與滲碳體所組成。它的硬度很高，大于700HBW，塑性很差

六、馬氏體

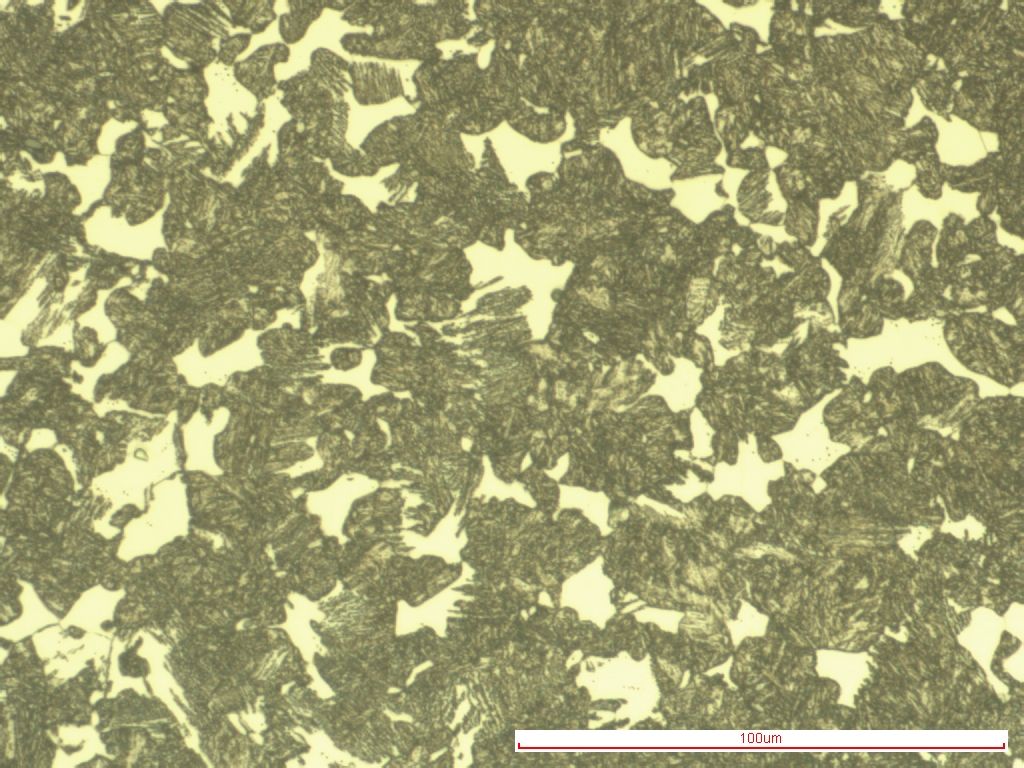

在鐵碳合金中，馬氏體是指碳在α-Fe中的過飽和固溶體。馬氏體的形態(tài)因鋼的碳含量、合金元素含量及馬氏體形成溫度的不同而異，*常見的是板條馬氏體和片狀馬氏體。

鄭州日佳全數(shù)字化設(shè)備，通過紅外測溫儀將溫度反饋給軟件，可嚴(yán)格控制加熱溫度，加熱時間，保證溫度上下波動范圍不超過5攝氏度。通過精密的控制，嚴(yán)格保證金屬達(dá)到預(yù)期工藝要求，提高客戶的產(chǎn)品質(zhì)量。
